CNA-T系列关节臂管件激光叉



弯管零件广泛应用于汽车制造、航天航空、工程机械，能源、轨道交通等行业。CNA-T系列非接触激光叉管件测量系统可以直接安装在管件生产线旁边检测管路、管线、软管等，除了可以提供常规的关节臂各种检测功能之外，还可以提供与弯管设备相匹配的加工参数和合理的修正值数据，供弯管机调整使用，从而大大缩短调整设备所需要的时间，提高产品的合格率。

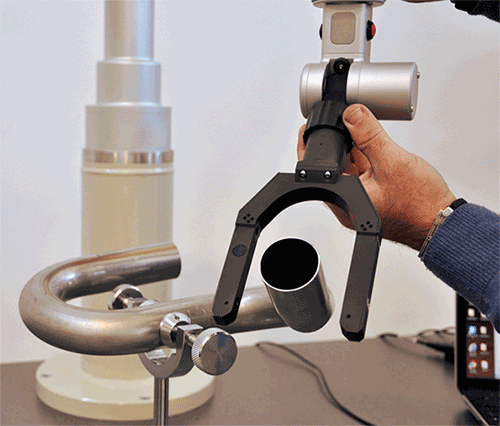

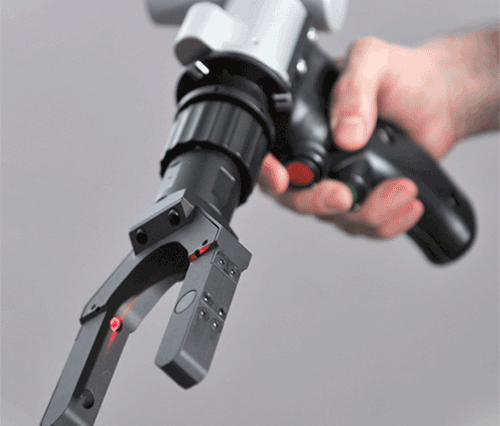

可提供5种尺寸的激光叉：30毫米，50毫米，80毫米，150毫米，200毫米。用非接触激光叉可以测量从1毫米到180毫米直径的管件，更大直径的管件可使用接触式硬测头进行测量。



功能特点

用非接触激光叉或接触式硬测头测量

测量直管

测量弯管（直段及弯曲段）

测量连续弯管（无直段，连续弯曲）

可使用比例缩放的方法测量管件

可在测量过程中改变管件直径

可测量除主管件外，焊接于主管件上的支管

可测量RCV（变半径）管件

可测量非圆截面管件

对比和修正

可联系到数控弯管机进行对比与修正

回弹修正（20-120）

对齐：可将测量的实际管件与理论管件坐标对齐进行对比分析

可以为回弹量的补偿自定义材料，并应用到弯管程序中

文档管理

生成管件文档和主文档

在文档中自动搜索

生成、修改和打印管件模型以：

-笛卡尔坐标系

-极坐标系（YBC值）

-双笛卡尔坐标系

-弯管机坐标系

数据输出

使用RS232接口输出数据

电子量规

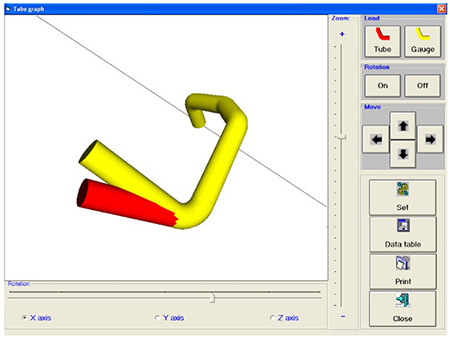

图形化表现已测量的管件

图形化表现插入到主体（法兰/孔/包括小的支管）中重叠部分

在量规内进行手动或自动的管件定位

RCV管件（可变半径管件）

可测量非等弯曲半径和无直段变旋转方向连续弯曲管件

测量混合了RCV管件及等弯曲半径管件

从文件中设置RCV和RCV混合管件

自动修正RCV和RCV混合管件程序
